液冷干冷器是一种基于闭式循环原理的换热设备，用于将系统内部产生的热量通过空气对流方式散发至外部环境，同时避免冷却介质与外界空气直接接触，从而保持循环水质的稳定性。该类设备通常由盘管、翅片、风机及框架结构组成，工作介质在盘管内部循环流动，通过铝片或铜管实现热交换，广泛应用于数据中心机械冷却、楼宇自控、医学实验室、能源和电力、暖通空调（HVAC）系统等场景。依据结构形式与应用定位的差异，液冷干冷器可划分为以下几种主要类型：P型顶吹风干冷器、P型侧吹风干冷器、V型单模块干冷器、V型双模块干冷器以及双直板侧吹干冷器。鑫巨空调带您从结构组成、工作原理、技术细节与适用范围等维度分别予以说明。
一、P型顶吹风干冷器
P型顶吹风干冷器定位于基础冷却需求场景，属于成本控制与安装便捷性兼顾的通用型方案。
结构组成方面，该型设备配置金色铝片与铜管盘管，风机安装于设备顶部，形成垂直向上的空气流动路径。用户可根据实际工况选配AC或EC风机，盘管材质可选用不锈钢管、不锈钢片或亲水铝片。
工作原理上，热流体经盘管进入设备内部，风机在顶部产生负压或正压气流，带动空气自下而上流经翅片表面，与盘管内介质完成热交换后由顶部排出。
技术细节方面，该型设备支持多单元并联配置，可依据容量需求进行灵活扩展；闭式循环结构保证水质不受外部污染，清洗与维护过程较为简便，运行成本相对较低。
适用范围涵盖对初期投资与长期运营费用有一定控制要求的通用工业冷却场景。
二、P型侧吹风干冷器
P型侧吹风干冷器针对安装场地受限、占地面积较小的工况环境设计。
结构组成上，风机布置于设备侧部，气流方向由垂直改为水平，翅片与管材可选配金色、亲水或不锈钢材质。
工作原理为：热流体在盘管内循环，侧向风机驱动空气水平穿过翅片区域完成换热，排出的热风沿侧向扩散，从而降低设备占地面积。
技术细节方面，该型设备延续闭式循环特性，避免外部污染物进入系统内部；同时可加配喷淋系统或蒸发式预冷系统，以增强设备在气温较高环境下的换热能力。
与P型顶吹风干冷器相比，侧吹风结构在场地利用率方面具备一定优势，适用于厂房空间紧凑或需靠墙、靠边安装的场景。
三、V型单模块干冷器
V型单模块干冷器以提升换热效率为主要设计目标，用于解决常规平面结构进风量不足带来的换热瓶颈问题。
结构组成方面，该型设备采用V型排列的盘管结构，两侧翅片以一定角度倾斜布置，标准配置为亲水铝片。
工作原理为：V型结构增大了单位体积内的进风面积，使空气与翅片接触面积在同等占地条件下有所提升，进而提高传热效率；亲水铝片表面结构有利于冷凝水下滴，保持风道畅通，避免结露堆积影响气流。
技术细节方面，该型设备可加配防尘过滤网，用于阻隔外界杂质进入盘管区域，延缓翅片污染速度。
适用范围包括对换热效率有一定要求、且需要在有限空间内实现较大传热面积的应用场景。

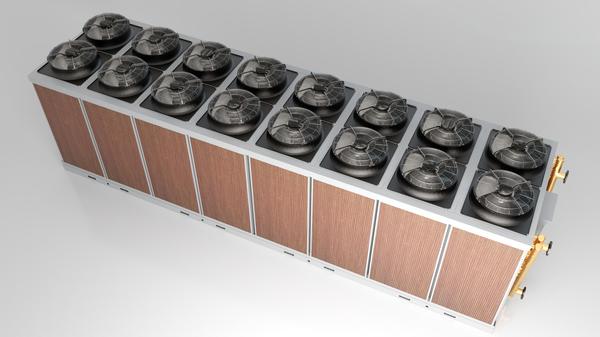

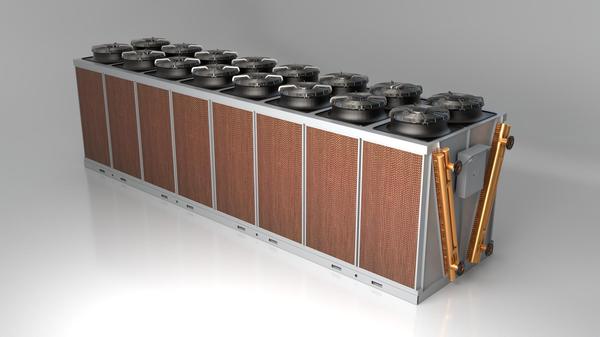

四、V型双模块干冷器
V型双模块干冷器面向大规模冷却需求，定位为集成化冷却单元，用于解决多台设备并列布置带来的空间占用与管理复杂问题。
结构组成方面，该型设备将两个V型模块进行一体化集成，形成双模块结构，风机数量随模块数量增加，可分组控制。
工作原理上，两组V型盘管并行工作，风机按需开启或关闭，实现风量的分级调节；在部分负载工况下，可关闭部分风扇以降低能耗。
技术细节方面，该型设备支持风扇单独开关操作，便于在不停机状态下对单一风机进行检修或更换，提高设备可用性；同时适配蒸发式预冷与喷淋系统，用于应对气温较高时段的负载峰值。
与V型单模块干冷器相比，双模块结构在单位场地面积内提供了更大的散热容量，空间产出比有所提高，适用于对冷却容量要求较高的中大型工程项目。
五、双直板侧吹干冷器
双直板侧吹干冷器以节能运行与低噪声为主要设计特点，属于面向噪声敏感或空间受限场景的产品方案。
结构组成方面，该型设备采用双直板式盘管布置，风机安装于侧部，标配变频可调速EC风机。
工作原理为：EC风机通过0-10V或4-20mA信号接收控制指令，依据实际负荷动态调节转速，以维持流体温度处于设定范围；在部分负载工况下，风机转速降低，运行能耗随之下降，节能效果可达约70%。
技术细节方面，变频调速功能使设备在不同负荷区间内均能保持相对低噪声运行状态，适配对声环境有要求的建筑区域；结构上针对摆放空间受限的场景进行了尺寸优化。
与其他侧吹风型号相比，该型设备在噪声控制与能耗表现方面具备一定特点，适用于对运行声音与电力消耗均有考量的应用环境，如医学实验室或楼宇周边区域。
产品类型对比说明
从整体产品体系来看，P型顶吹风干冷器与P型侧吹风干冷器均属于闭式循环基础型方案，二者的差异主要体现在气流方向与占地形式上，前者适用于场地相对充裕的场景，后者适用于空间受限的安装环境。V型单模块干冷器与V型双模块干冷器则通过结构角度设计提升换热面积，二者的差异体现在容量规模与集成程度，单模块适用于中小型冷却需求，双模块适用于大容量、多设备集中管理的场景。双直板侧吹干冷器在上述结构基础上，进一步引入变频调速与低噪声设计，适用于对能耗与声环境均有要求的应用场景。各类型产品均支持不锈钢管/片、亲水铝片等多种材质配置，并可根据实际工况加配喷淋系统或蒸发式预冷系统，以应对不同气候条件下的散热需求，用户可结合具体安装环境、容量需求及噪声控制要求找恒菱·鑫巨空调进行选型。
