液冷干冷器基于闭式循环原理设计的换热设备，通过风机驱动空气流经翅片盘管，将循环介质（水或防冻液）携带的热量散发到外部大气中，从而在不消耗水资源的前提下完成冷却过程。与传统开式冷却塔相比，液冷干冷器采用全封闭管路系统，循环介质与外部空气不直接接触，可有效避免水质污染、结垢和水分蒸发损耗等问题，同时对寒冷气候具备较好的适应能力。按照风机布置方式与结构形式，该类产品可分为直板顶吹风液冷翅片干冷器（P型顶吹风干冷器）与V型顶吹风液冷翅片干冷器（V型侧吹风干冷器）两大类型，分别适用于不同的场地条件和冷却负荷需求。
一、直板顶吹风液冷翅片干冷器（P型顶吹风干冷器）
该类型定位于通用型经济冷却方案，主要面向对成本控制和安装便捷性有较高要求的常规冷却场景。
结构组成方面，产品由金色铝制翅片与铜管盘管构成换热单元，盘管以水平方式布置，风机安装于顶部，形成顶吹风气流路径。系统支持AC或EC两种风机形式，并可根据介质特性选配不锈钢管、不锈钢翅片或亲水铝翅片等多种材质组合。
工作原理为：循环介质进入盘管后，热量通过管壁与翅片传导至空气侧，顶部风机驱动气流自下而上流经翅片间隙，将热量带出机体外部，介质降温后返回系统循环使用。
技术参数方面，迎面风速一般控制在1.4—4m/s之间，风速过低会影响传热效果，过高则增加风机功率消耗；单模块冷却功率通常覆盖中低功率区间，适合标准化批量生产。
适用范围包括中小型数据中心及机房空调系统、商业综合体与楼宇暖通空调、常规工业冷却（如压缩机冷却、液压系统散热等），以及安装场地相对充裕、对占地面积不敏感的场合。
技术特点体现在：结构简单、制造工艺成熟，初期投资成本较低；维护空间充足，翅片盘管可从侧面或顶部进行清洗检修；全封闭循环运行，无水耗，能够避免传统冷却塔常见的水垢滋生和漂水污染问题；此外可根据现场条件选择水平或垂直安装方式，通用性较强，能适配多种工况与流体介质。

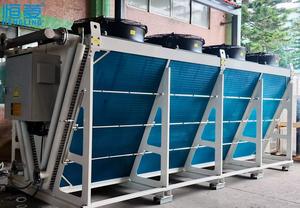

二、V型顶吹风液冷翅片干冷器（V型侧吹风干冷器）
该类型定位于紧凑空间适配冷却方案，面向安装场地受限或冷却功率需求较大的工况设计。
结构组成方面，翅片盘管以V型角度布置，可选配金色铝翅片、亲水铝翅片或不锈钢管、不锈钢翅片等多种材质，并支持加配喷淋系统或蒸发式预冷系统，以提升在极端气候条件下的换热能力。
工作原理为：循环介质在V型盘管内流动并释放热量，风机驱动气流沿倾斜翅片面穿过，相比水平结构，V型布局在相同占地面积下提供更大的换热面积，从而提升单位面积的散热能力。
技术参数方面，换热效率相比传统平板结构可提升15%-20%，即便在高温高湿环境下也能保持较为稳定的输出能力；与常规平板型冷凝器相比，V型结构可节约占地面积10%-70%（视具体配置而定）；冷却功率区间通常为200-3000kW，部分产品可达到40kW至2000kW；配置大风量EC风机并采用无级变频调速，可节省15%-55%的风机功耗；翅片管具备抗腐蚀、抗积灰特性，维护周期相比常规产品延长约30%。
适用范围涵盖中大型数据中心液冷系统（运行PUE值可控制在1.15以内）、高密度算力中心与HPC/AI设施、电力能源领域（电厂、变电站、储能电站）、化工与冶金行业（反应釜、压缩机冷却），以及缺水地区、高海拔地区、环保要求较严苛的园区，还包括场地受限的城市数据中心或工业厂区。
技术特点体现在：全封闭空气冷却技术使运行过程中水耗接近零，摆脱对水资源的依赖；模块化设计支持多单元灵活拼接，便于标准化安装和后期扩容；在高温、高湿等恶劣工况下仍能保持冷却性能的稳定输出；全封闭循环系统可隔绝粉尘杂质，运维成本相对较低。
三、关键材质与选型说明
翅片式换热器的材质选择直接影响传热效率、耐腐蚀性和使用寿命，常见材质包括以下三类：
铜管（通常采用TP2紫铜管）：导热系数约在386-401 W/(m·K)之间，在常用换热管材中传热能力较强；铜管塑性好、易加工，通过机械胀管或液压胀管工艺与翅片紧密贴合，减少接触热阻，传热系数可提升20%-40%；在干燥或中性环境中耐腐蚀性较好，是常规工况下的常用选择。但铜管在氨、硫化物或酸性条件下容易受到腐蚀，在高湿、含盐、酸碱环境中易出现氧化、结垢问题，且不适用于氨制冷系统。
不锈钢管（304/316L）：适用于腐蚀性环境及高压工况，屈服强度不低于205MPa，耐酸碱腐蚀，其中316L不锈钢对氯离子与硫化物腐蚀具有较强抵抗力，适合沿海或化工环境使用。不锈钢管耐腐蚀性较强、抗压强度高，使用寿命可达12-15年；但其导热系数低于铜管，同工况下往往需要加大换热面积以弥补传热效率差距，成本也相对较高。
铝翅片（亲水铝箔）：铝材延展性好、重量轻、导热性能良好，密集排布的翅片可将空气侧换热面积相比光管扩大5至10倍；波浪型翅片经二次翻边冲制而成，接触面积增加，能够增强空气扰流效果；亲水涂层使冷凝水快速铺展流走，减少水桥形成，同时提升抗腐蚀能力；铝材密度低、成本合理，有助于控制整机重量和造价。
材质选型可参考以下原则：中性或干燥环境适合采用铜管配铝翅片组合，兼顾传热效率与成本；强腐蚀环境适合采用不锈钢管配铝翅片，兼顾耐腐蚀性与经济性；高盐雾或海洋环境可考虑铜镍合金管或不锈钢管配不锈钢翅片的组合方案。
四、两类产品对比说明
直板顶吹风液冷翅片干冷器与V型顶吹风液冷翅片干冷器均采用闭式循环系统，运行过程中不产生水耗，具备防冻、抗污染等共性特征。二者的差异主要体现在结构布局、占地效率和适用场景上：直板顶吹风方案结构较为简单，安装及维护成本相对可控，适合场地空间充裕、预算敏感、冷却需求处于中等水平的项目；V型顶吹风方案通过倾斜布局提升单位面积换热能力，在场地紧张、冷却功率需求较大或环境条件较为恶劣（如高温高湿、高盐雾等）的项目中，在换热效率、空间利用率和长期运行经济性方面具备一定优势。实际选型时可结合场地条件、冷却负荷、环境腐蚀等级以及预算范围综合判断，选择相匹配的干冷器类型与材质配置。
